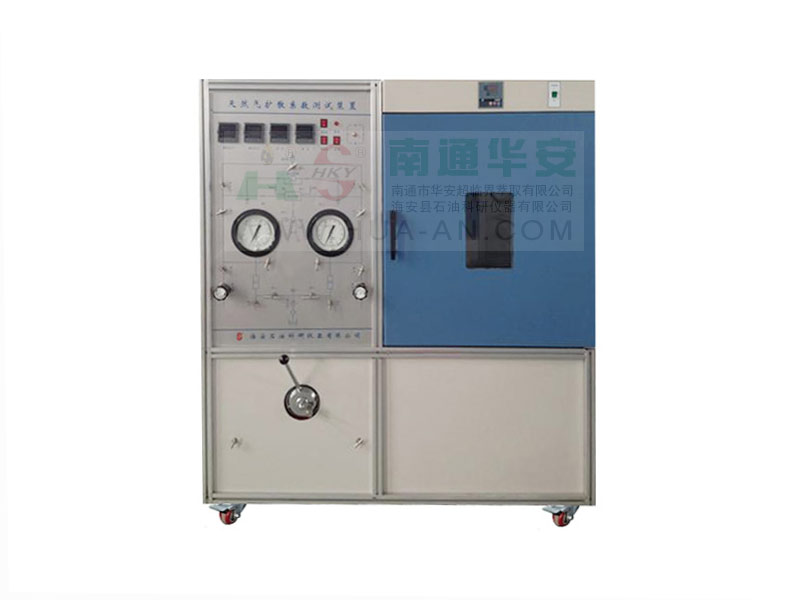

天然氣擴散系數測試裝置可以測定高溫、高壓條件下巖石的天然氣擴散系數，能較好的模擬底層條件，利用該儀器分別測定了天然氣通過人造砂巖即干巖樣和飽和水巖樣的天然氣擴散系數。

技術參數：

1、巖心直徑：ф25mm、ф50mm

2、適用巖心長度：0-80mm
3、巖心最高溫度：150℃
4、擴散室體積：10ML/25MPa
5、最高環壓：35MPa
6、最高流壓：25MPa

實驗原理：
根據氣體在濃度梯度下通過巖樣自由擴散的原理，在巖樣兩端的擴散室中，一端充入烴類氣體，一端充入氮氣，在恒溫恒壓條件下，各組分氣體的濃度隨時間而變化。通過測試在不同時間兩擴散室中各組分氣體的濃度，可求得烴類氣體在巖樣中的擴散系數。

結構組成：

該儀器主要由：巖心夾持器、圍壓泵、氣體調壓閥、增壓平衡容器、增壓泵、壓力測量系統、真空系統、數據采集系統等組成。
